P 91375 ProRail3 spojka L vnitřní 101x101mm max. 3.680W černá - PAULMANN

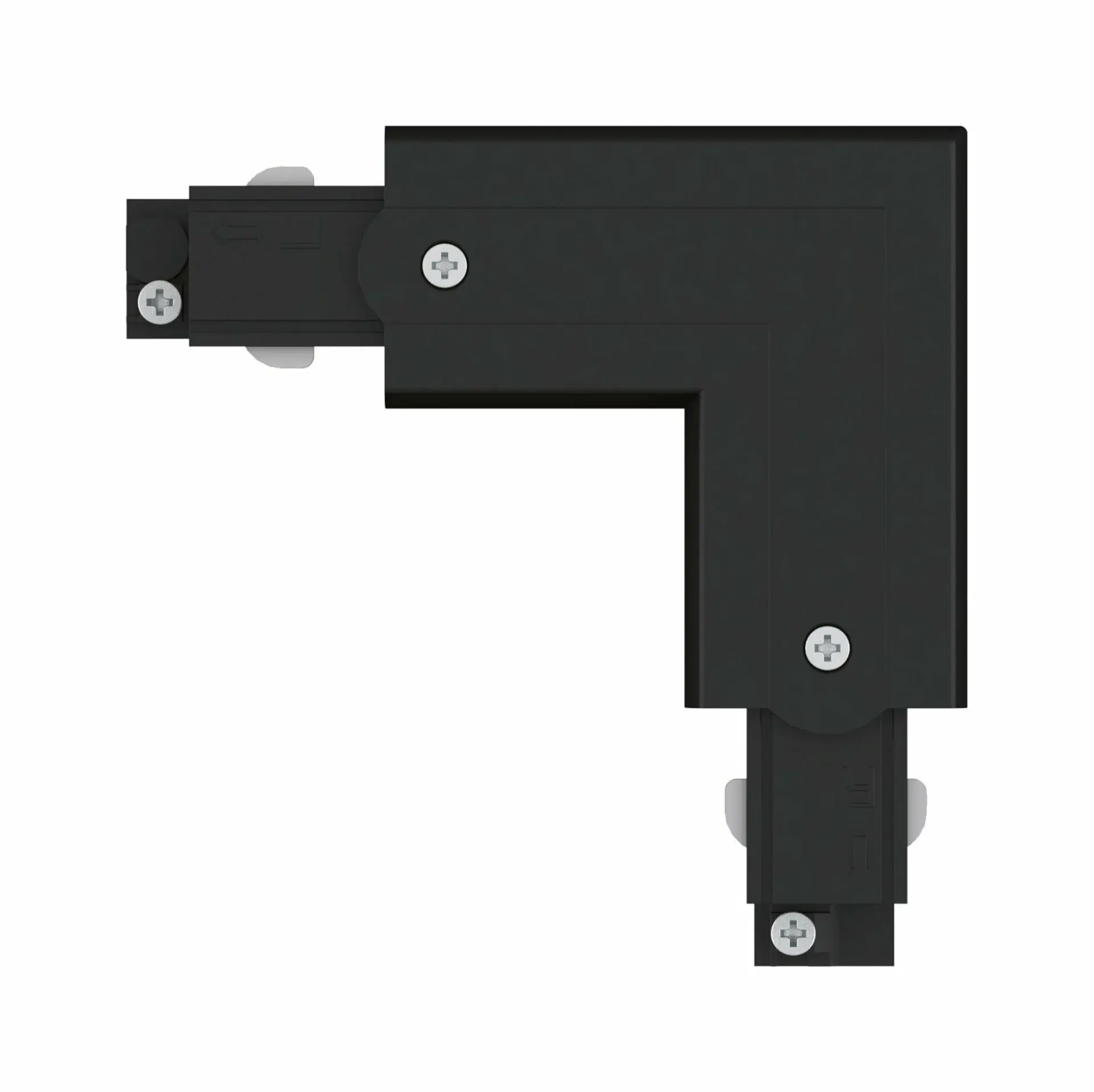

Vnitřní L spojka pro třífázovou lištu ProRail3, černá

Vnitřní rohová spojka ve tvaru „L“ slouží k vytvoření pravého úhlu v třífázovém lištovém systému ProRail3. Jde o systémový díl bez světelného zdroje, určený pro realizaci lomených tras tam, kde je potřeba navázat osvětlení v jedné souvislé linii – typicky v prodejnách, ordinacích nebo gastronomických provozech. V návrhu osvětlení plní roli konstrukčního a elektrického propojení dvou úseků lišty při zachování funkce systému.

Produkt: ProRail3 spojka L vnitřní 101x101mm max. 3.680W černá - PAULMANN

Design a konstrukce

Těleso je v černém provedení, z kombinace kovu a plastu. Vnitřní provedení spojky je určeno pro napojení lišt v rámci rohové sestavy; povrch je řešen jako snadno udržovatelný. Montáž je řešena zásuvným (zacvakávacím) způsobem, dodáváno včetně montážního návodu.

Role v projektu a typické použití

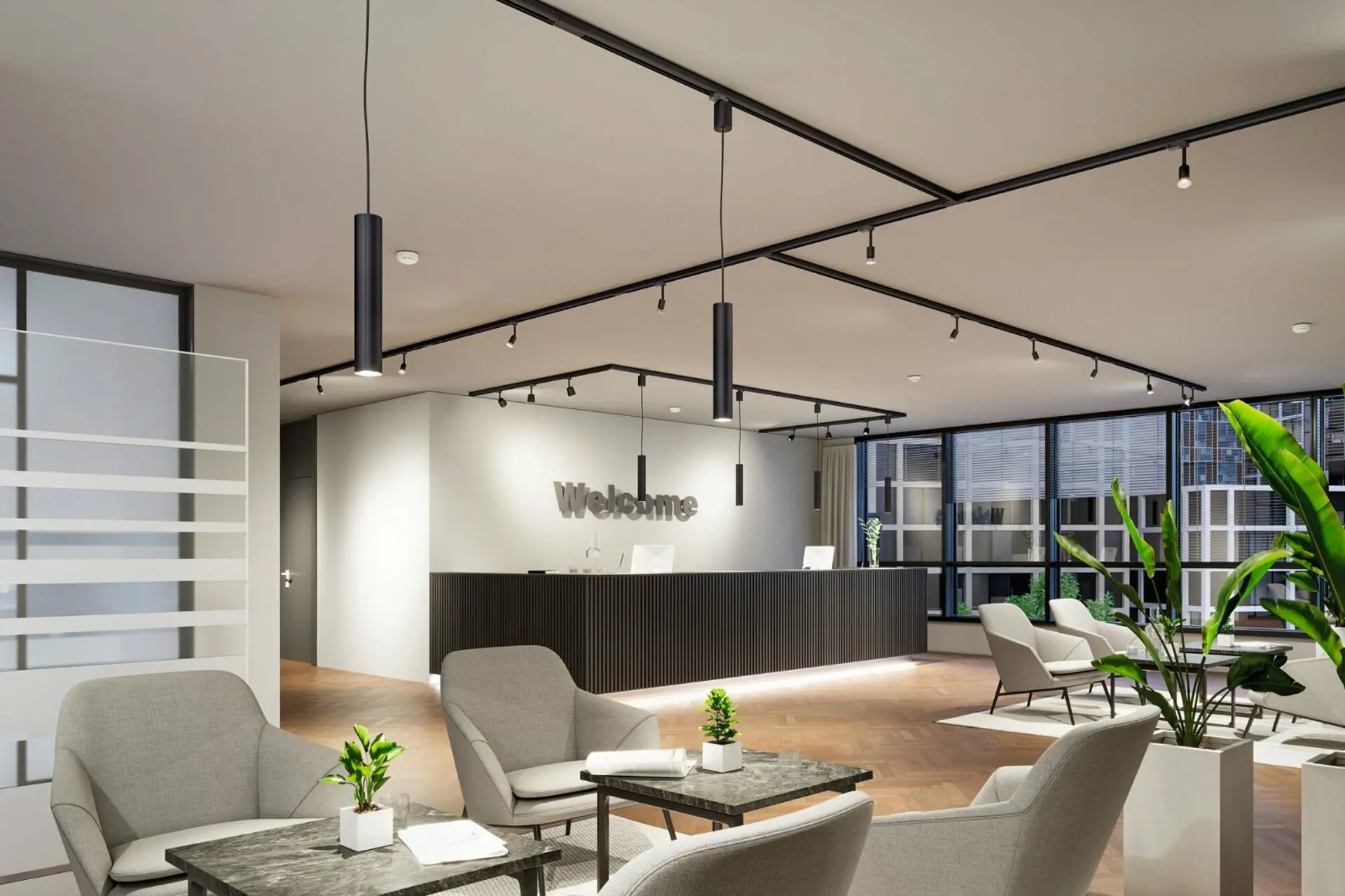

Spojka se používá při návrhu třífázových lištových tras do „L“ – například při vedení osvětlení podél stěn v retailu, při návaznosti mezi hlavní a vedlejší částí prostoru v ordinaci, nebo pro zalomení trasy nad zónami sezením a barem v gastronomii. Umožňuje sestavit individuální konfiguraci ProRail3 z jednotlivých systémových komponent.

Kompatibilita a plánování

Prvek je součástí systému ProRail3 a není kompatibilní se systémem URail. Výrobce uvádí možnost plánování v DIALux (ULD data k dispozici). Určeno výhradně pro komerční použití a profesionální instalace.

• Rozměry (výška x šířka x hloubka): 32,5 x 101 x 101 mm
• Užitná délka: 68 mm
• Barva: černá
• Materiál: kov, plast
• Max. výkon: 3680 W
• Napětí: 230 V
• Druh napětí: AC 50 Hz
• Třída ochrany: I
