Bosch LR 7 – přijímač laserového paprsku (červený i zelený)

 Proč si vybrat tento produkt

Hlavní přednosti

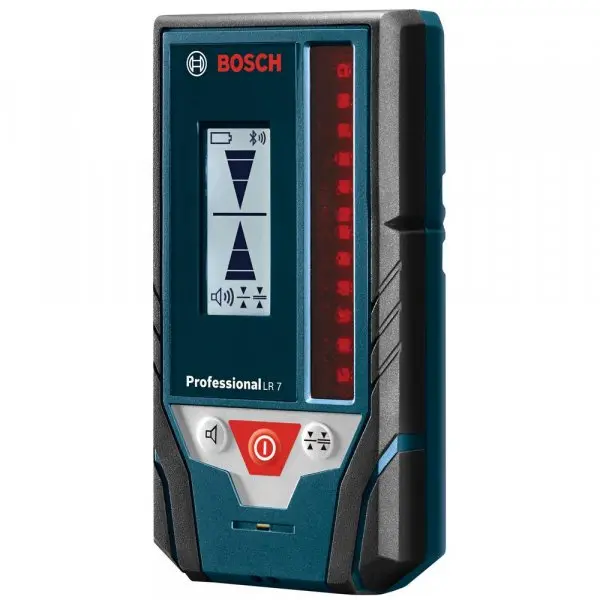

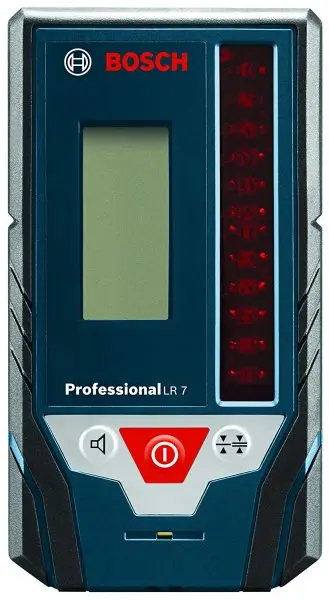

Přijímač laserového paprsku Bosch PRO LR 7 rozpozná zelené i červené laserové čáry. Paprsek rychle zachytí na 8cm přijímacím poli a polohu ukáže podsvíceným displejem, LED na zadní straně a zvukovým signálem s přesností ±1 mm. Hodí se pro 10 čárových a kombinovaných laserů, mezi nimi GCL 2-50 G, GLL 3-80 a 12V lasery CG; laser musí být v režimu přijímače. V balení je držák, ochranné pouzdro a 2 baterie AA.
01Zelené i červené čáryJeden přijímač pro lasery s oběma barvami paprsku.02Přijímací pole 8 cmRychlé rozpoznání laserové čáry na 8cm přijímacím poli.03Displej, LED a zvukPodsvícený displej, LED na zadní straně a zvuk se 3 stupni hlasitosti.04Držák v baleníDržák pro LR 6 a LR 7, ochranné pouzdro a 2 baterie AA jsou v balení – držák ani baterie dokupovat nemusíte.05IP54 a asi 30 hodinOchrana proti prachu a stříkající vodě, provoz asi 30 h na 2 baterie AA.06Dosah podle laseruS GCL 2-50 G 50 m, s GLL 80-33 G 80 m, s GLL 3-80 až 120 m. Pro koho a na co

Využití

Majitelé GCL 2-50 G, GLL 80-33 G a 12V laserů CGPro tyto zelené lasery je z přijímačů určen jen LR 7. GLL 20-22 G režim přijímače nemá.Venkovní práceUvnitř i venku, krytí IP54.Velké prostory a halyS GLL 3-80 pracovní rozsah až 120 m.Kdo má červený i zelený laserJeden přijímač pro obě barvy čar.Stavba Venkovní práce Haly Vyrovnání výšek Podlahy Podhledy Zelené lasery Různé světelné podmínky Férově předem

Na co si dát pozor

 Jen s režimem přijímačePřijímač najde jen pulzující paprsek laseru, který je v režimu přijímače. Lasery GCL 2-15, GLL 2-10, GLL 20-22 G, GPL 3 G, GPL 5 G a GTL 3 režim přijímače nemají.U GCL 2-50 a GLL 3-80 zapnete režim přijímače tlačítkem, u GCL 2-50 G, GLL 80-33 G a 12V laserů CG je aktivní stále. Alespoň 5 m od laseruPřijímač postavte nejméně 5 m od laseru – na krátkou vzdálenost ho nepoužívejte. Ne pro rotační laseryLR 7 je pro čárové a kombinované lasery, ne pro rotační lasery GRL. Specifikace

Technické parametry Bosch LR 7

Čáry Obě barvy zelené i červené Co to znamená? Pro zelené i červené lasery. Schopnost rozpoznat zelené a červené laserové čáry. Přesnost ±1 mm jemná, hrubá ±3 mm Co to znamená? Přesnost indikace středu. Jemná přesnost ±1 mm, hrubá ±3 mm – závisí na vzdálenosti od laseru. Přijímací pole 8 cm délka pole Co to znamená? Délka přijímacího pole, ne dosah. 8 cm je délka přijímacího pole pro rychlé rozpoznání čáry. Pracovní rozsah závisí na laseru. Provoz 30 h 2× AA Co to znamená? Doba provozu přijímače. Asi 30 hodin na 2 baterie AA.PříjemRozpoznávané čáry zelené i červenéDélka přijímacího pole 8 cm Délka přijímacího pole, na které přijímač čáru zachytí. Vzdálenost od laseru udává pracovní rozsah.Pracovní rozsah 5 m až rozsah laseru Rozsah je od 5 m až po maximální pracovní rozsah laseru s přijímačem. Podle laserů: GCL 2-50, GCL 2-50 G a GCL 12V-50-22 CG 50 m, GLL 80-33 G 80 m, GLL 12V-100-33 CG 100 m, GLL 3-80 120 m. Přímé slunce může rozsah zkrátit.Min. vzdálenost od laseru 5 m Přijímač postavte alespoň 5 m od laseru.Úhel příjmu 90°Přesnost příjmu jemná ±1 mm / hrubá ±3 mm Přesnost závisí na vzdálenosti mezi přijímačem a laserem. Po zapnutí je nastavená jemná přesnost.Typ přijímače kombinované a čárové laserySignalizaceDisplej podsvícený Po 2 minutách bez paprsku a bez stisku tlačítka se podsvícení sníží o 50 %.LED 3 na zadní straněAkustická nízká / střední / vysoká / vypnuto Vysoký tón: přijímač je příliš nízko, nízký tón: příliš vysoko, trvalý tón: střed. Hladina typicky 80 dB(A) v 1 m.Automatické vypnutí po cca 20 min Když není stisknuté žádné tlačítko a na přijímací pole nedopadá paprsek.NapájeníBaterie 2× 1,5 V LR6 (AA)Doba provozu cca 30 hVýstraha baterie symbol na displeji Po prvním zobrazení symbolu pracujete ještě asi 2 hodiny.KonstrukceKrytí IP54 Ochrana proti prachu a stříkající vodě. Přijímač neponořujte do vody.Hmotnost cca 0,15 kgRozměry (d × š × v) 73 × 28 × 137 mmProvozní teplota −10 až +50 °CSkladovací teplota −20 až +70 °CMax. nadmořská výška 2 000 mRelativní vlhkost vzduchu max. 90 %Stupeň znečištění 3Upevnění magnety, vodicí drážka pro držák Magnety přichytíte přijímač k ocelovým dílům, pokud není nutné zvlášť pevné uchycení.Rozměry balení (š × d × v) 163 × 200 × 70 mmKompatibilitaVhodné pro 10 modelůGCL 2-50 GCL 2-50 G GCL 12V-50-22 CG GLL 3-80 GLL 12V-100-33 CG GCL 2-50 C/CG GLL 3-80 G GLL 3-80 C/CG GLL 18V-120-33 CG EXLL18V-120-33CGVhodné také pro GLL 80-33 GRežim přijímače tlačítkem / stále aktivní U GCL 2-50 a GLL 3-80 ho zapnete tlačítkem. U GCL 2-50 G, GCL 12V-50-22 CG, GLL 12V-100-33 CG a GLL 80-33 G je aktivní stále.Bez režimu přijímače GCL 2-15, GLL 2-10, GLL 20-22 G, GPL 3 G, GPL 5 G a GTL 3 Klikněte na dlaždici nebo řádek se šipkou pro zobrazení vysvětlení Co najdete v balení

Obsah balení

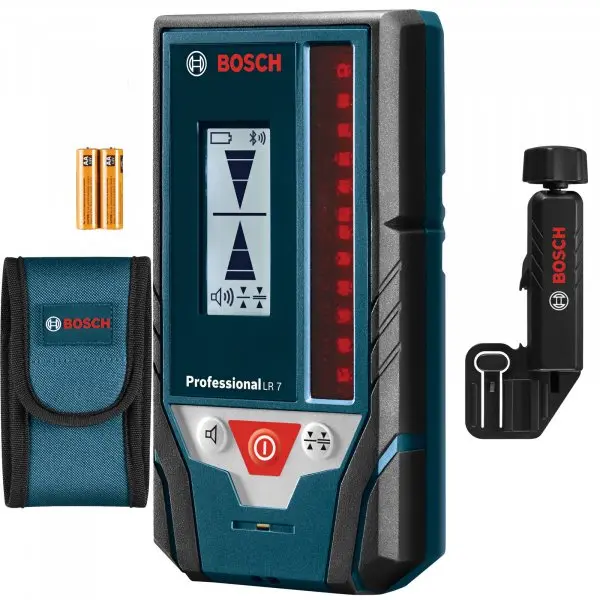

1LR 7Přijímač laserového paprsku1×2Držák pro LR 6 a LR 7Pro upevnění přijímače1×3Ochranné pouzdroPro uložení přijímače1×4Baterie 1,5 V AA (LR6)Pro provoz přijímače2× Srovnání v řadě

Který model vybrat?

Oba najdou pulzující paprsek laseru v režimu přijímače s přesností ±1 mm (jemná) nebo ±3 mm (hrubá), mají úhel příjmu 90°, krytí IP54, magnety a vydrží asi 30 hodin. Liší se lasery, pro které se hodí, indikací a obsahem balení.ParametrLR 6LR 7Tento modelPro lasery (Bosch)GCL 2-50, GCL 2-50 C, GLL 3-80, GLL 3-80 C10 modelů včetně zelených GCL 2-50 G, GCL 12V-50-22 CG a GLL 12V-100-33 CGZelené čáryneanoIndikaceLED vpředu i vzadu, zvukpodsvícený displej, LED vzadu, zvukHlasitostnízká / vysoká / vypnutonízká / střední / vysoká / vypnutoPracovní rozsahpodle laseru (GCL 2-50 5–50 m, GLL 3-80 5–120 m)podle laseru (50–120 m)Napájení2× AAA2× AAHmotnostcca 0,12 kgcca 0,15 kgRozměry69 × 28 × 123 mm73 × 28 × 137 mmV balení2× baterie AAA2× AA, držák, ochranné pouzdroLR 6Zvolte, pokudmáte červený GCL 2-50 nebo GLL 3-80 a chcete přijímač s LED ukazateli; držák dokoupíte.Zobrazit LR 6Tento modelLR 7Zvolte, pokudmáte zelený laser nebo chcete displej a držák rovnou v balení. Často kladené dotazy

Otázky a odpovědi

01S jakými lasery LR 7 funguje?Hodí se pro GCL 2-50, GCL 2-50 G, GCL 2-50 C/CG, GCL 12V-50-22 CG, GLL 3-80, GLL 3-80 G, GLL 3-80 C/CG, GLL 12V-100-33 CG, GLL 18V-120-33 CG a EXLL18V-120-33CG. Hodí se také pro GLL 80-33 G.02Jaký dosah s LR 7 mám?Podle laseru: s GCL 2-50, GCL 2-50 G a GCL 12V-50-22 CG 50 m, s GLL 80-33 G 80 m, s GLL 12V-100-33 CG 100 m a s GLL 3-80 120 m. Přímé slunce může rozsah zkrátit.03Rozpozná LR 7 i červený laser?Ano, LR 7 rozpozná zelené i červené laserové čáry – hodí se tak třeba ke GCL 2-50 i GCL 2-50 G.04Jak poznám, kde je paprsek?Šipka na displeji, LED vzadu a zvuk ukazují směr: vysoký tón – přijímač je příliš nízko, nízký tón – příliš vysoko, trvalý tón a střední čára – paprsek je ve středu. Polohu označíte podle středové značky.05Jak dlouho vydrží baterie?Na 2 baterie AA asi 30 hodin. Po prvním zobrazení symbolu baterie na displeji můžete pracovat ještě asi 2 hodiny. Přijímač se sám vypne po asi 20 minutách bez paprsku a bez stisku tlačítka.06Jak přijímač upevním?Držák pro LR 6 a LR 7 je v balení – přijímač má pro něj vodicí drážku. K ocelovým dílům ho přichytíte i magnety, pokud není nutné zvlášť pevné uchycení.
