Propojovací lišta Eleman S-L1+N-L2+N-L3+N-1000/16 1003721

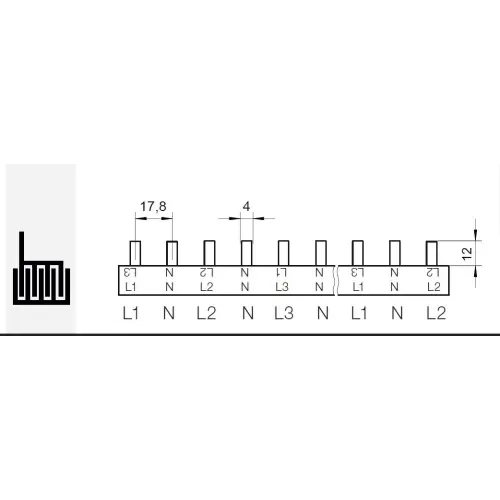

Propojovací lišta Eleman S-L1+N-L2+N-L3+N-1000/16 1003721 slouží k rychlému a přehlednému propojení modulárních přístrojů v rozváděči. Tento model nabízí 3 fáze a 4 póly, využívá přípojku typu kolík a při délce 1 000 mm pokrývá až 57 modulárních jednotek s roztečí 18 mm. Vodič o průřezu 16 mm² umožňuje trvalé zatížení 80 A. Specifikace propojovací lišta Eleman S-L1+N-L2+N-L3+N-1000/16 1003721 Propojovací fázová lišta Eleman propojuje modulové přístroje, například jističe, chrániče či modulové vypínače, jednotným a profesionálním způsobem. Koncepce s přípojkou typu kolík usnadňuje zapojení a podporuje přehledné uspořádání v rozváděči. Konstrukce je izolovaná a počítá s využitím nulového vodiče, takže zapadá do sestav, kde je požadována vazba L1, L2, L3 a N v modulárním poli. Tato varianta má délku 1 000 mm a rozteč modulů 18 mm, takže pokryje až 57 pozic. Vodiče s průřezem 16 mm² zvládnou trvalé zatížení až 80 A, přičemž lišta je určena pro maximální provozní napětí 400 V a špičkové napětí 4 kV. Díky tomu se hodí do běžných nízkonapěťových rozváděčů se třemi fázemi a nulou, kde je potřeba konzistentní napájecí lišta přes více modulů. Instalace probíhá vložením lišty do svorek modulárních přístrojů a utažením dle pokynů výrobce přístrojů. Standardní délky propojovacích lišt jsou 210 mm (pro propojení 12 modulů) a 1 m, přičemž je možné je podle potřeby zkrátit; konce se doporučuje osadit plastovými koncovkami. Shrnutí a doporučení produktu Tato propojovací lišta usnadňuje jednotné napájení více modulárních přístrojů a podporuje přehledné vedení fází v rozváděči. Oceníte zejména úsporu času při montáži, přehlednost oproti individuálním kabelovým mostům a kompaktní osazení, které snižuje nároky na prostor. Vybírejte z kompletní nabídky propojovacích lišt v provedení vidlička (pro modulové přístroje Eaton, ETI a Noark) a kolík (OEZ a Schneider). Nabízíme propojovací lišty pro jednofázové i třífázové přístroje (především jističe, proudové chrániče a modulové vypínače). Podívejte se také na rozvaděče a elektroměry na našem e-shopu. Technické detaily Počet fází: 3 Počet pólů: 4 Počet modulárních jednotek: 57 Rozteč: 18 mm Průřez: 16 mm² Délka: 1 000 mm Typ elektrické přípojky: kolík Dimenzovaný trvalý proud Iu: 80 A Max. dimenzované provozní napětí Ue: 400 V Dimenzované špičkové napětí: 4 kV O výrobci Eleman je obchodní firma, která se zabývá distribucí elektroinstalačního materiálu v České republice a na Slovensku. Na našem e-shopu najdete například svorky a svorkovnice Eleman, propojovací lišty či sady vrutů.
