Propojovací lišta ETI IZ10/L1NL2NL3N/12 3p+N (L1,N-L2,N-L3,N) 002921268

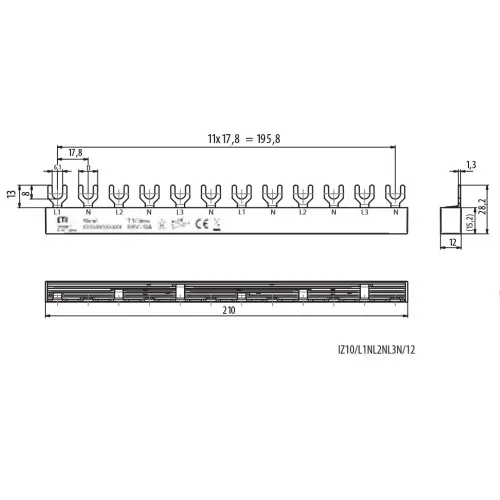

Propojovací lišta ETI ETI IZ10/L1NL2NL3N/12 3p+N (L1,N-L2,N-L3,N) 002921268 slouží k přehlednému propojení chráničů 2M v uspořádání 3p+N s roztečí 18 mm. Díky vidlicové přípojce a uspořádání L1,N – L2,N – L3,N umožňuje rychlé osazení do pole s 12 moduly pro až 6 přístrojů. Dimenzování na 63 A a průřez vodiče 10 mm² odpovídá běžným požadavkům na rozvodnicích do 415 V. Specifikace propojovací lišta ETI IZ10/L1NL2NL3N/12 3p+N (L1,N-L2,N-L3,N) 002921268 Tato lišta je navržena pro chrániče 2M v zapojení, kde je nulový vodič vyveden vpravo. Uspořádání větví L1,N – L2,N – L3,N umožňuje systematické rozčlenění fází spolu s nulovým vodičem, takže je vhodná pro přístroje s nulovým vodičem. Rozměrové uspořádání vychází z 12 modulů při rozteči 18 mm, což pokrývá až 6 přístrojů. Vedení je řešeno pro průřez 10 mm² a vidlicové připojení zajišťuje kompatibilitu s odpovídajícími modulárními přístroji. Provozní parametry počítají se 3 fázemi a celkem 4 póly. Lišta je izolovaná a její použití je dimenzováno pro sítě do 415 V. Montáž nevyžaduje žádné zkracování, protože lišta je dodávána v kompletním provedení s koncovkami z výroby. Uspořádání N pole vpravo odpovídá deklarovanému směru montáže a vychází vstříc způsobu zapojení v řadě chráničů 2M. Vidlicové připojení přináší jednoduché a rychlé osazení do pole, které lze přizpůsobit potřebám konkrétní sestavy bez dodatečných zásahů do samotného produktu. Shrnutí a doporučení produktu Propojovací lišta je vhodnou volbou při budování přehledných a jednotných sběrnic pro chrániče 2M. Uspořádání fází s nulovým vodičem, tovární koncovky a oboustranné osazení na přístroje s vidličkou zrychlují práci v rozvaděči a udržují čisté vedení. Díky pevně dané délce se eliminuje nutnost dodatečných úprav, což přispívá k rychlé montáži a konzistentnímu výsledku. Vybírejte z kompletní nabídky propojovacích lišt v provedení vidlička (pro modulové přístroje Eaton, ETI a Noark) a kolík (OEZ a Schneider). Nabízíme propojovací lišty pro jednofázové i třífázové přístroje (především jističe, proudové chrániče a modulové vypínače). Podívejte se také na rozvaděče a elektroměry na našem e-shopu. Technické detaily Počet fází: 3 Počet pólů: 4 Vhodné pro počet přístrojů: 6 Rozteč: 18 mm Průřez: 10 mm² Délka: 216 mm Počet modulárních jednotek: 12 Dimenzovaný trvalý proud Iu: 63 A Max. dimenzované provozní napětí Ue: 415 V O výrobci Společnost ETI Elektroelement s.r.o. je dceřinou firmou společnosti ETI Elektroelement d.o.o. ze Slovinska fungující od roku 1950. Soustředí se na výrobu produktů pro elektrické instalace v bytovém, průmyslovém a elektrorozvodném segmentu. Jedná se o jednoho z předních výrobců bezpečnostních pojistek a rozvaděčů a zastávající vyšší postavení na evropském trhu jakožto výrobce technické keramiky, plastových i gumových výrobků. V našem e-shopu si můžete pořídit například ETI jističe do 125 A, nožové pojistky, proudové chrániče, stykače, vačkové a hlavní spínače a další výrobky.
