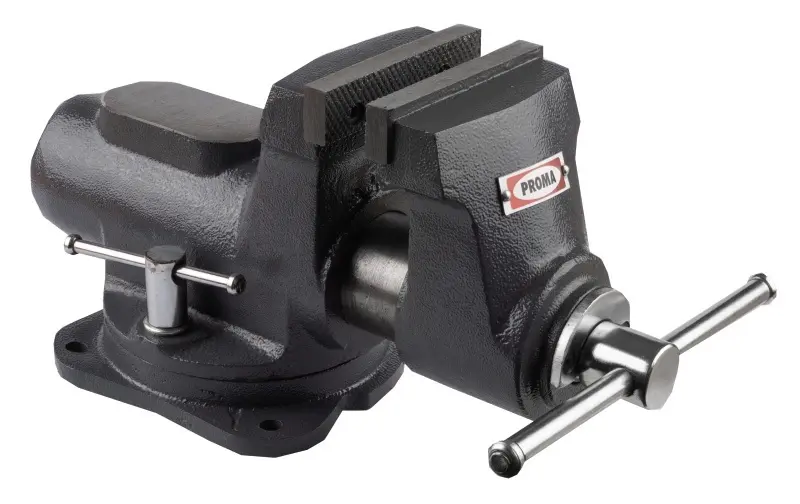

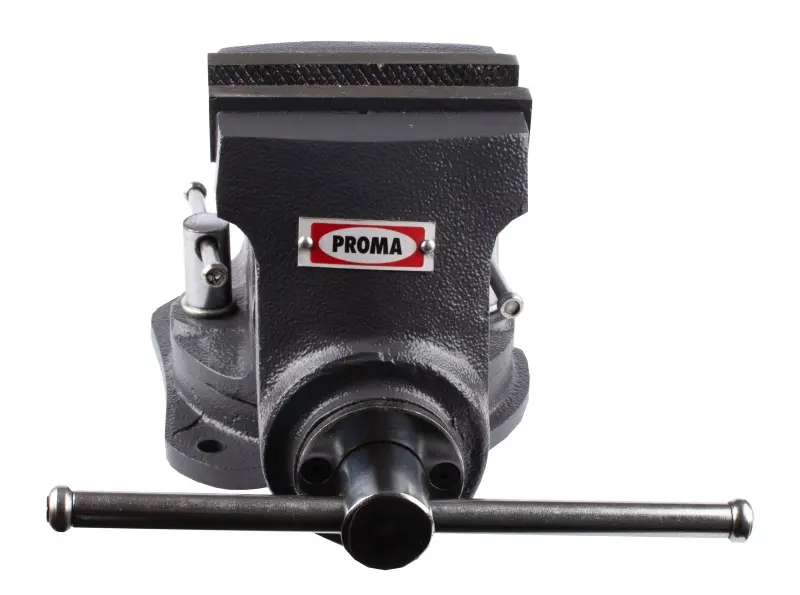

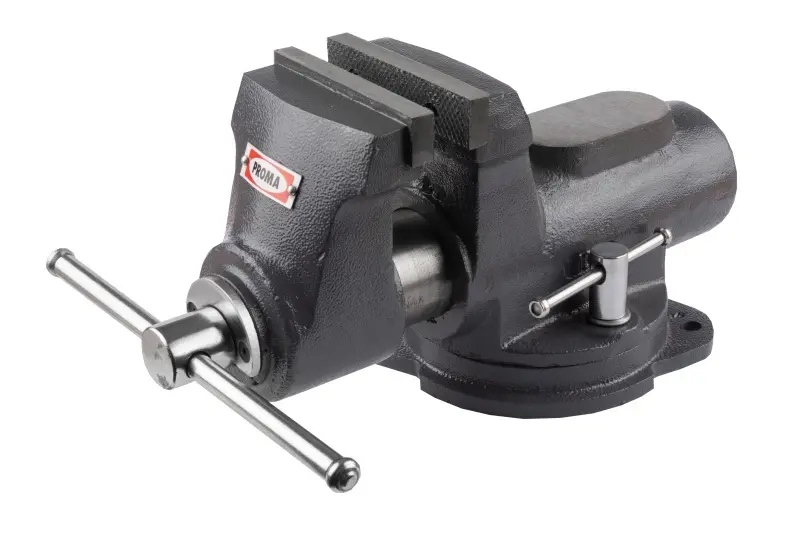

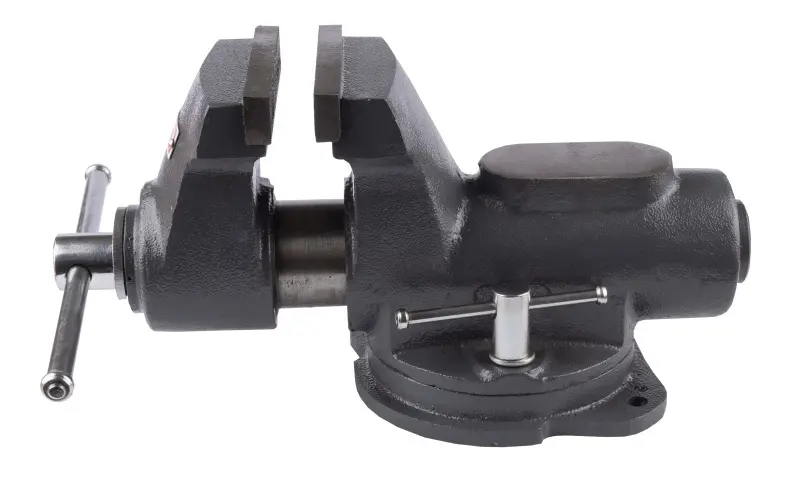

Svěrák s otočnou základnou PROMA YVS-100

  Univerzálnost a průmyslový standard

Hlavní přednosti

Svěrák PROMA YVS-100 je navržen tak, aby spojoval mobilitu s vysokou upínací silou. Jeho klíčovou vlastností je plně otočná základna o 360°, která dovoluje operátorovi natočit obrobek do ideální pracovní polohy bez nutnosti jeho opětovného upínání. Tělo svěráku je vyrobeno z masivní litiny, která efektivně pohlcuje rázy při pilování a sekání materiálu. Čelisti s hloubkou 75 mm a speciální úpravou 45 HRC zaručují, že rýhování zůstane ostré a úchop pevný i při práci s tvrdou legovanou ocelí. Integrovaná kovadlina pak rozšiřuje možnosti použití o lehké kovářské a rovnací práce přímo na ponku.
01 360° otočná základna Umožňuje plynulé natočení svěráku kolem svislé osy pro maximální ergonomii a přístup k obrobku ze všech stran. 02 Kalené čelisti 45 HRC Indukčně kalené vroubkované čelisti vynikají odolností proti otěru a zajišťují absolutně nepohnutelný úchop. 03 Kompaktní a robustní Navzdory menším rozměrům váží poctivých 12,8 kg, což je zárukou stability a schopnosti tlumit vibrace. 04 Pracovní kovadlina Broušená plocha 95 × 50 mm v zadní části svěráku slouží jako stabilní podklad pro nýtování a rovnání materiálu. 05 Hloubka upnutí 75 mm Dostatečný prostor pod úrovní čelistí umožňuje vertikální fixaci delších profilů k opracování hran. 06 Snadná montáž Čtvercová rozteč montážních otvorů v základně zajišťuje jednoduché a pevné přišroubování k pracovnímu stolu.   Jeden nástroj pro každou dílnu

Využití

Zámečnické a mechanické práce Truhlářské a tesařské úkony Opravy ručního nářadí a techniky Modelářství a jemná mechanika Broušení, pilování a řezání kovů Fixace plastových a kompozitních dílů Dílenské údržby v průmyslu Domácí kutilské projekty   Maximální technická data

Parametry a rozměry

Šířka čelistí 110 mm Pracovní rozměr Co to znamená? Šířka 11 cm představuje ideální univerzální rozměr, který pojme většinu standardních dílenských obrobků. Výška čelistí 24 mm zajišťuje bezpečné zapření materiálu i při silovém utahování pákou. Max. rozevření 100 mm Kapacita úchopu Co to znamená? Maximální vzdálenost čelistí od sebe. Zvládne upnout předmět o tloušťce přesně 10 cm. Hloubka svěráku 75 mm umožňuje hlubší vnoření materiálu do těla svěráku pro vyšší stabilitu řezu. Otočná základna 360 ° Horizontální točna Co to znamená? Možnost otočit celým svěrákem v kruhu. Ideální pro dlouhé kusy, které by jinak narážely do zdi nebo ponku. Točna je vybavena aretačními prvky, které pevně zafixují svěrák ve zvoleném úhlu. Čistá váha 12,8 kg Stabilní základ Co to znamená? Váha vypovídá o poctivé vrstvě šedé litiny, která je nezbytná pro tuhost svěráku při rázovém namáhání. S váhou balení 13,3 kg se jedná o robustní zámečnický nástroj, který nepřenáší chvění do rukou. Mechanické údaje a vlastnosti Tvrdost čelistí 45 HRC (+/- 5) Profesionální ocelové čelisti s křížovým vroubkováním jsou vysoce odolné proti otlaku a sklouznutí materiálu. Velikost kovadliny 95 × 50 mm Stabilní plošinka pro drobné mechanické práce, jako je rovnání podložek, nýtování nebo značení důlčíkem. Celková výška svěráku 180 mm Kompaktní konstrukce zajišťuje nízké těžiště a vysokou stabilitu při práci u pracovního stolu. Typ trapézového šroubu Kvalitní ocel s jemným chodem Závitová tyč s plynulým chodem umožňuje velmi citlivé nastavení upínací síly. Montáž a rozměry základny Rozteč upínacích otvorů 120 × 120 mm Standardní čtvercové uspořádání montážních otvorů pro bezpečné ukotvení svěráku k pracovnímu ponku. Průměr otvoru v základně 10 mm Určeno pro pevnostní šrouby M10, které zaručují stabilitu i při vyvíjení velkého tlaku na ovládací páku. Celkové rozměry (balení) 440 × 215 × 260 mm Kompaktní balení pro bezpečnou přepravu k vám. Samotný svěrák vyniká výbornou ergonomií prvků.   Klikněte na dlaždici nebo řádek parametru pro zobrazení vysvětlení   Vše pro okamžitou instalaci

Obsah balení

1 Svěrák PROMA YVS-100 Kompletně sestavené litinové tělo svěráku s točnou 1× 2 Kalené ocelové čelisti 110 mm Namontovaný pár vroubkovaných vložek s tvrdostí 45 HRC 2× 3 Ovládací páka (vratidlo) Ocelová tyč pro pohon trapézového šroubu 1×   Často kladené dotazy

Otázky a odpovědi

01V čem je výhoda otočné základny 360°? Otočná základna je klíčová při opracování dlouhých profilů v malých dílnách. Pokud vám materiál naráží do zdi nebo jiné části ponku, jednoduše svěrák natočíte do volného prostoru. Také umožňuje nastavit si obrobek do ideálního úhlu vůči světlu nebo vaší postavě při pilování. 02Lze čelisti v případě opotřebení vyměnit? Ano, hlavní vroubkované vložky jsou ke svěráku připevněny pomocí šroubů. Přestože mají vysokou tvrdost 45 HRC a vydrží roky provozu, v případě potřeby je lze demontovat a nahradit novými, čímž obnovíte plnou sílu úchopu. 03Jak probíhá údržba trapézového šroubu? Základem je udržovat závitovou tyč v čistotě od kovových třísek a prachu. Doporučujeme závit pravidelně čistit suchým hadrem a poté nanést tenkou vrstvu kvalitního maziva (vazelíny). To zajistí plynulý chod a zabrání zadírání v matici. 04Je svěrák vhodný i pro dřevěné projekty? Rozhodně. Pro práci se dřevem však doporučujeme dokoupit magnetické prismatické plastové čelisti, aby vroubkovaná ocel nezanechala na měkkém dřevě otisky. Síla upnutí je dostatečná pro jakékoli tesařské opracování. 05Musím svěrák přišroubovat k ponku? Pro bezpečnou práci a využití plné upínací kapacity je pevné ukotvení nezbytné. V základně jsou připraveny čtyři otvory pro šrouby M10. Bez ukotvení hrozí převrácení svěráku při uvolňování nebo utahování dlouhých kusů.
