Vibrační deska SCHWARTZMANN SCH-ZG90H, 90 kg, 20 kN

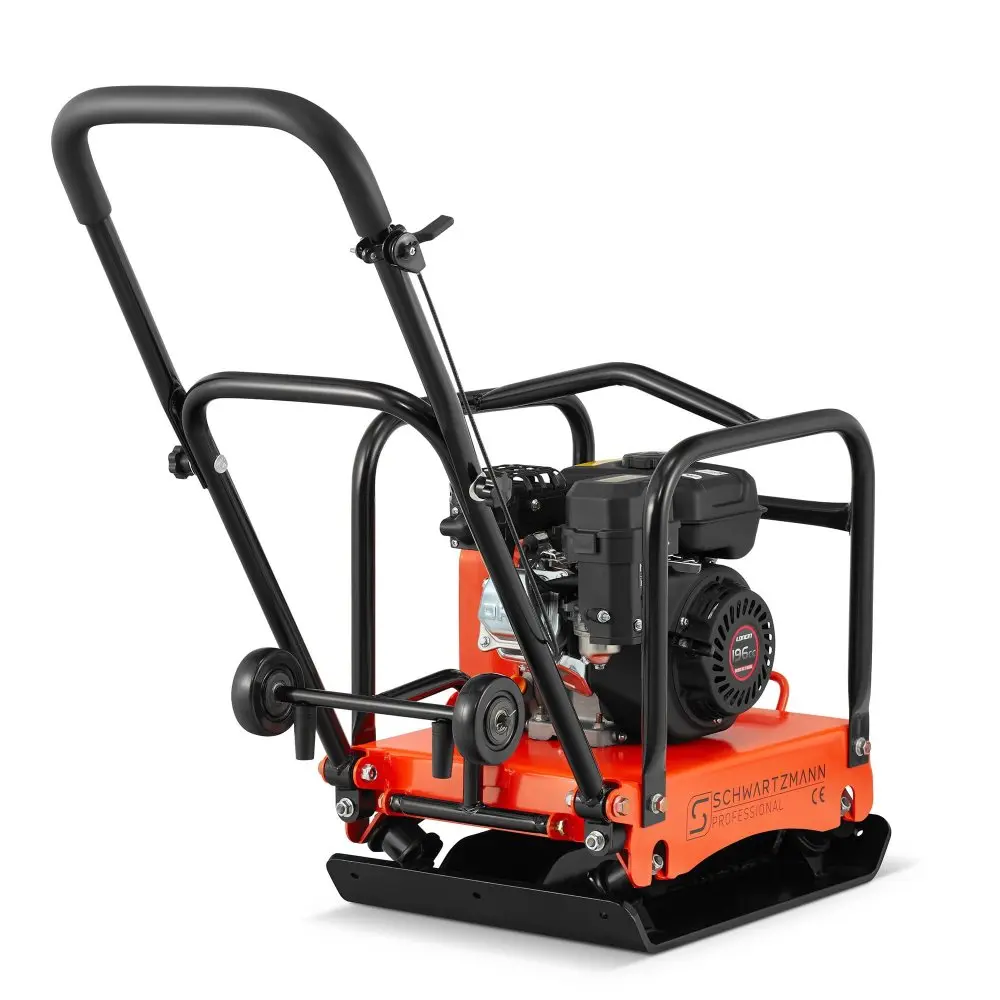

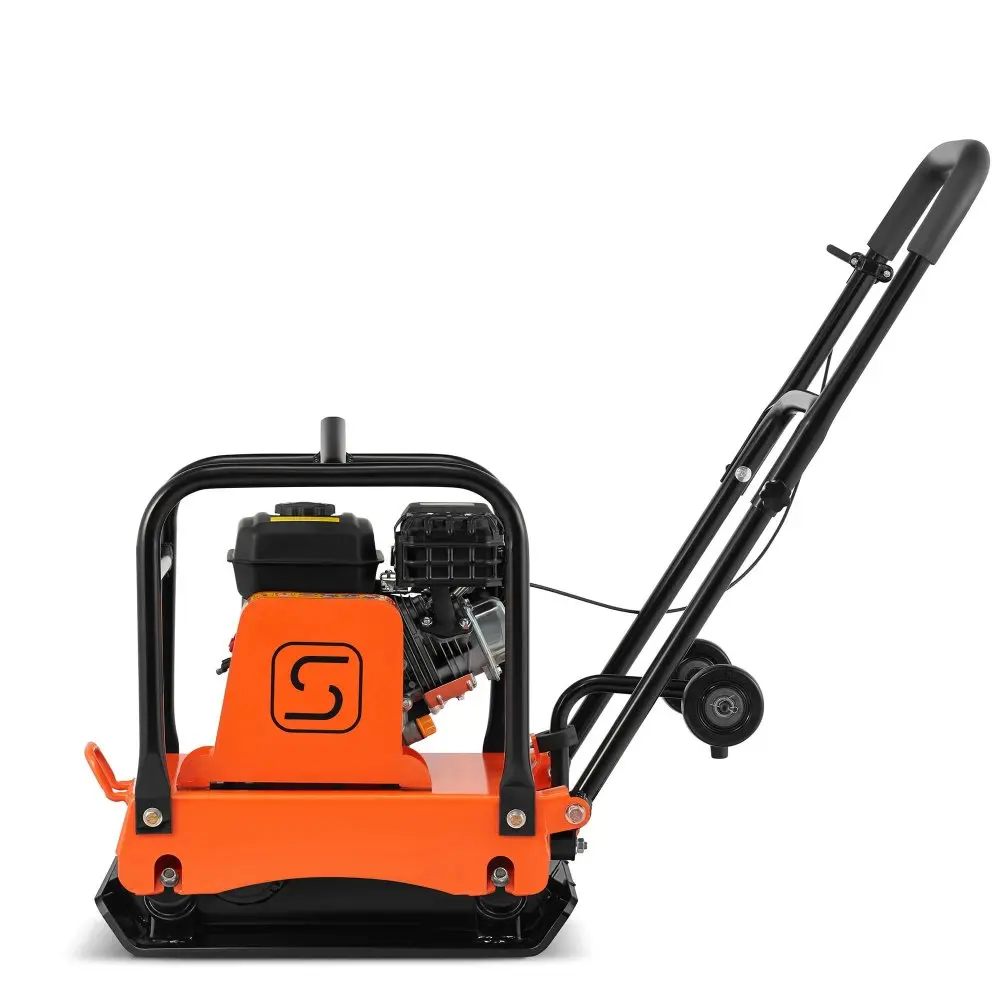

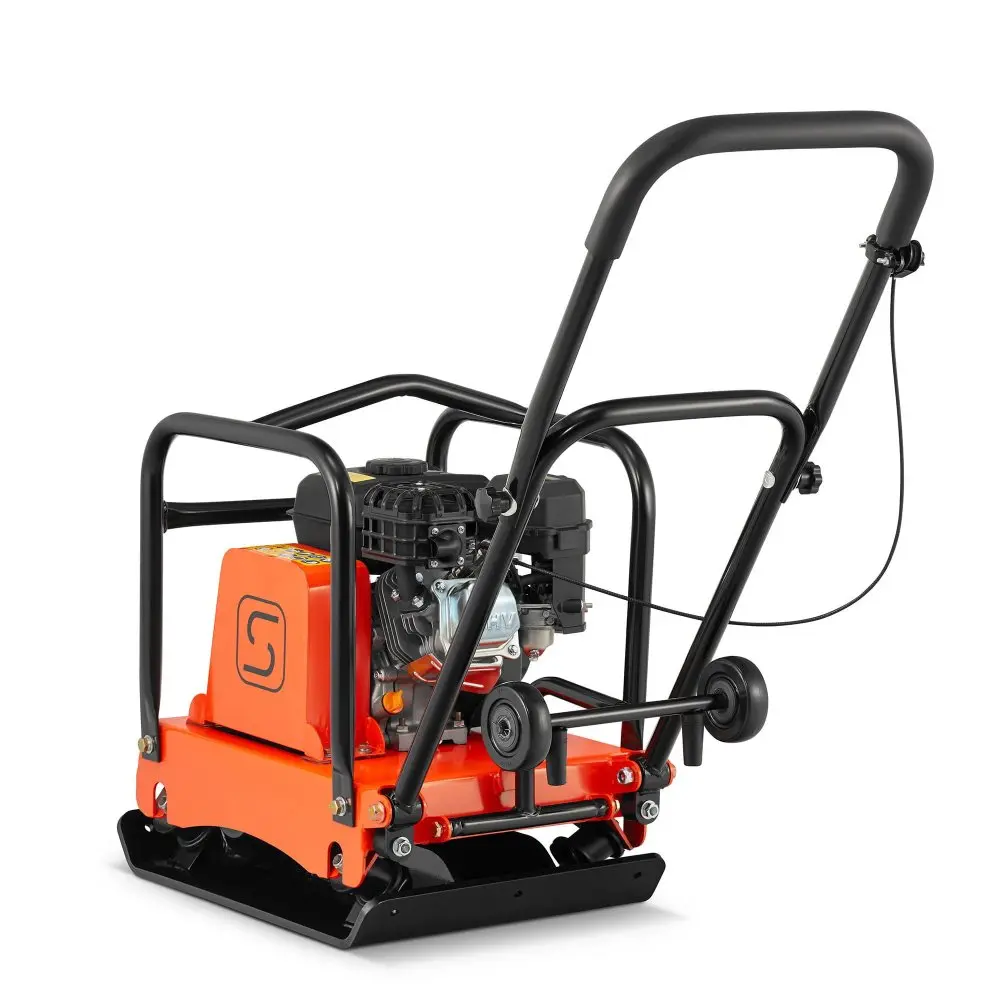

Vibrační deska SCHWARTZMANN SCH-ZG90H, 90 kg, 20 kN Jednosměrná vibrační deska SCHWARTZMANN SCH-ZG90H je určena k hutnění zeminy, písku, štěrku, kameniva a podkladních vrstev při stavebních a terénních pracích. Odstředivá síla 20 kN, pracovní záběr 420 mm a hloubka hutnění až 32 cm umožňují efektivní přípravu podloží pod dlažbu, chodníky, příjezdové cesty nebo základy. Pohon zajišťuje čtyřtaktní benzinový motor LONCIN H200 OHV o objemu 196 cm3 a výkonu 6,5 HP. Motor se startuje ručně pomocí startovací šňůry a je vybaven snímačem hladiny oleje, který pomáhá chránit pohonnou jednotku při nedostatečném mazání. Motor splňuje emisní požadavky EURO V. Pracovní deska o rozměrech 550 × 420 mm je vylisována z jednoho kusu oceli o tloušťce 12 mm. Bezesvárové provedení zvyšuje její pevnost a odolnost při práci na štěrku a drceném kamenivu. Tvar desky omezuje zachytávání zeminy a usnadňuje její průběžné čištění. Vibroizolátory umístěné pod úhlem 45° omezují přenos vibrací do rukojeti. Pogumovaná rukojeť zvyšuje pohodlí při vedení stroje a ovládací páčka umožňuje regulovat otáčky motoru přímo během práce. Součástí vybavení jsou integrovaná sklopná transportní kola, která usnadňují přemísťování stroje. Ochranná ocelová konstrukce chrání motor a současně obsahuje centrální závěsný bod pro zvedání pomocí vhodné techniky. Sklopná rukojeť pomáhá zmenšit přepravní a skladovací rozměry. Pro práci na zámkové dlažbě je součástí balení ochranná silikonová podložka včetně upevňovacích lišt a šroubů. Podložka pomáhá chránit povrch dlažby před poškrábáním a dalšími stopami vznikajícími při hutnění. Vibrační mechanismus je již z výroby naplněn 80 ml převodového oleje 5W-30 a před prvním spuštěním jej není nutné doplňovat. Hladinu motorového oleje je však nutné před uvedením stroje do provozu zkontrolovat a postupovat podle návodu k obsluze. V balení se nachází 0,6 l motorového oleje 15W-40. Hlavní výhody Odstředivá síla 20 kN. Hloubka hutnění až 32 cm. Maximální pracovní posuv 25 m/min. Čtyřtaktní motor LONCIN H200 o výkonu 6,5 HP. Snímač hladiny motorového oleje. Motor splňující emisní požadavky EURO V. Pracovní deska z jednoho kusu oceli o tloušťce 12 mm. Japonská ložiska 6309 s radiální vůlí C3. Vibroizolátory umístěné pod úhlem 45°. Ochranný ocelový rám se závěsným bodem. Integrovaná sklopná transportní kola. Sklopná rukojeť pro snadnější přepravu a skladování. Ochranná podložka pro hutnění dlažby. Vibrační mechanismus naplněný olejem již z výroby. Motorový olej, nářadí a další příslušenství v balení. Technické údaje Typ zařízení: jednosměrná vibrační deska Model: SCH-ZG90H Motor: LONCIN H200, čtyřtaktní OHV Zdvihový objem motoru: 196 cm3 Výkon motoru: 6,5 HP Startování: ruční pomocí startovací šňůry Palivo: bezolovnatý benzin Objem palivové nádrže: 2,5 l Doporučený motorový olej: 10W-30, 10W-40, 15W-30 nebo 15W-40 Odstředivá síla: 20 000 N / 20 kN Udávaná hutnicí síla: 2000 kg Frekvence vibrací: 5800 vibrací/min Maximální hloubka hutnění: 32 cm Maximální pracovní posuv: 25 m/min Rozměry pracovní desky: 550 × 420 mm Tloušťka pracovní desky: 12 mm Materiál desky: lisovaná ocel z jednoho kusu Maximální přípustný náklon motoru: 20° Úroveň vibrací: 16,25 m/s2 Hladina akustického výkonu LWA: 105 dB(A) Ložiska vibračního mechanismu: 6309 s vůlí C3 Olej ve vibračním mechanismu: 5W-30, 80 ml Hmotnost výrobku s obalem: 95 kg Obsah balení Vibrační deska SCHWARTZMANN SCH-ZG90H. Integrovaná transportní kola. Ochranná silikonová podložka na dlažbu. Upevňovací lišty a šrouby k podložce. Náhradní vzduchový filtr. Motorový olej 15W-40, 0,6 l. Ochranné pracovní rukavice. Dva očkoploché klíče a klíč na zapalovací svíčku. Vibrační mechanismus naplněný převodovým olejem. Návod k obsluze.
