WALTER Litinový pístový kompresor WK650-5-5/270P

Litinový pístový kompresor WALTER WK650-5,5/270P

WK650-5,5/270P je zlatý střed řady WALTER: celolitinový dvouválec 2V s příkonem 4,0 kW, sáním 630 l/min a efektivním výtlakem 550 l/min při tlaku 10 bar. Otáčky agregátu klesají na 993 ot/min — poprvé v řadě pod tisíc. Vzdušník má 270 l, hmotnost stroje 163 kg, rozměry 1650 × 660 × 1150 mm. Na stroj se vztahuje 3letá záruka po registraci na waltercesko.cz.

Tahle kombinace pokrývá nejčastější poptávku autoservisů, lakoven a kovovýroben: jeden člověk pracuje trvale, druhý si občas vezme utahovák, a kompresor to zvládá bez čekání na dotlakování. Pokles otáček pod 1 000 znamená delší životnost a klidnější chod než u rychloběžných strojů srovnatelného výkonu.

550 l/min výtlak 4 kW 10 bar 270 l vzdušník 993 ot/min

Konfigurace tohoto stroje

✓ Litinový agregát2V · 993 ot/min · jednostupňová komprese ✓ Tlaková nádoba270 l · ležatá — Vertikální provedeníLežaté provedení — Na běžnou zásuvku 230 VTřífázové 400/50 V/Hz — Vysokotlaké provedeníStandardní tlak 10 bar pro běžné pneumatické nářadí

Proč právě tento model

Otáčky poprvé pod 1 000

993 ot/min je hranice, za kterou se pístový kompresor chová jinak: kluzná dráha kroužku za hodinu provozu je kratší, teplota v hlavě nižší a hluk znatelně klidnější. Proti vstupní třídě řady, která běží na 1276 ot/min, ubere agregát skoro čtvrtinu otáček při dvojnásobném výtlaku.

550 l/min uživí trvalý odběr i špičky druhého

Efektivní výtlak 550 l/min pokryje jedno trvalé pracoviště — excentrickou brusku, stříkací pistoli nebo sekáčku — a k tomu špičky druhého uživatele. Na dva skutečně souvislé odběry je potřeba až třída 5,5 kW se 740 l/min.

270 litrů zásoby drží tlak při lakování

Nádoba 270 l poskytne při spínacím rozdílu 2 bar zhruba 540 litrů volného vzduchu na jeden cyklus. To je dost na to, aby stříkací pistole dostávala stabilní tlak i ve chvíli, kdy motor právě nespíná — což je u lakování rozhodující pro kvalitu povrchu.

Základ pro tři další varianty

Tentýž agregát nesou vertikální VWK650-5,5/270P (úspora podlahy), vysokotlaké HWK700 na 13 a 15 bar a samostatný agregát WK650P-PLATE na základovém rámu. Servisní díly jsou proto společné a běžně skladem.

Konstrukce a technologie

Píst, kroužky a litinová vložka

Litinová vložka válce a pístní kroužky jsou běžný servisní díl — agregát se dá po letech repasovat, ne vyhodit.

Sací filtr s ocelovou mřížkou

Kovová vložka nové generace snese opakované profouknutí stlačeným vzduchem, papírová se po pár čištěních protrhne.

Těsnění hlav a ventily

Přepracovaná těsnění hlav válců drží tlak i po tepelných cyklech; ventilové plotny jsou skladem jako náhradní díl.

Kontrola na 3D měřicím stroji

Klíčové rozměry agregátu se ověřují na souřadnicovém měřicím stroji — proto na sebe díly z různých sérií sedí.

Technická data WK650-5,5/270P

Sání630 l/min Efektivní výtlak550 l/min Pracovní tlak10 bar Příkon motoru4 kW Otáčky agregátu993 ot/min Válce2V Vzdušník270 l Napětí400/50 V/Hz Hlučnostcca 80 dB(A) Mazáníolejové Pohonklínové řemeny Záruka3 roky po registraci na waltercesko.cz

Co katalogový list neříká — dopočítané hodnoty

85 %objemová účinnost — kolik ze sání skutečně doteče do nádoby 137,5litrů výtlaku na 1 kW příkonu 4,9 minplnění prázdné nádoby na 10 bar bez odběru 540 lvolného vzduchu na jeden cyklus (spínací rozdíl 2 bar)

Hodnoty jsou dopočítané z parametrů výrobce a slouží k porovnání modelů mezi sebou, ne jako garantovaný údaj.

Komu se hodí

Typickým kupujícím je autoservis nebo pneuservis, kde jeden mechanik pracuje trvale a druhý si vezme utahovák jen občas. Stejně dobře sedí do lakovny, kde je klíčová stabilita tlaku, a do kovovýroby na broušení a sekání. Pro trvalý souběh dvou pracovišť nebo pro pískování je poddimenzovaný — tam patří třída 5,5 nebo 7,5 kW.

Typické aplikace

• Stříkací pistole HVLP při lakování — stabilní tlak po celou dobu nástřiku
• Rázový utahovák 1/2" v pneuservisu, kolo za kolem
• Excentrická bruska při přípravě povrchu
• Pneumatická sekáčka a jehlová oklepávačka
• Ofuk a čištění dílů stlačeným vzduchem
• Zafukování optických kabelů (FTTH) na kratší úseky

Kde raději zvolit jiný model

Dva lidé budou pracovat současně a trvale

Na dva souvislé odběry potřebujete 740 l/min. Třída 5,5 kW to zvládne a přitom běží ještě pomaleji — 902 ot/min.

Zobrazit doporučený model → Nemáte kde stroj postavit

Vertikální provedení má stejný agregát i stejnou nádobu 270 l, jen postavenou nastojato — ušetří zhruba polovinu podlahové plochy.

Zobrazit doporučený model → Technologie vyžaduje víc než 10 bar

Vysokotlaká verze HWK700 dodá 13 nebo 15 bar. Výtlak je nižší (500 resp. 470 l/min) — za tlak se platí objemem.

Zobrazit doporučený model →

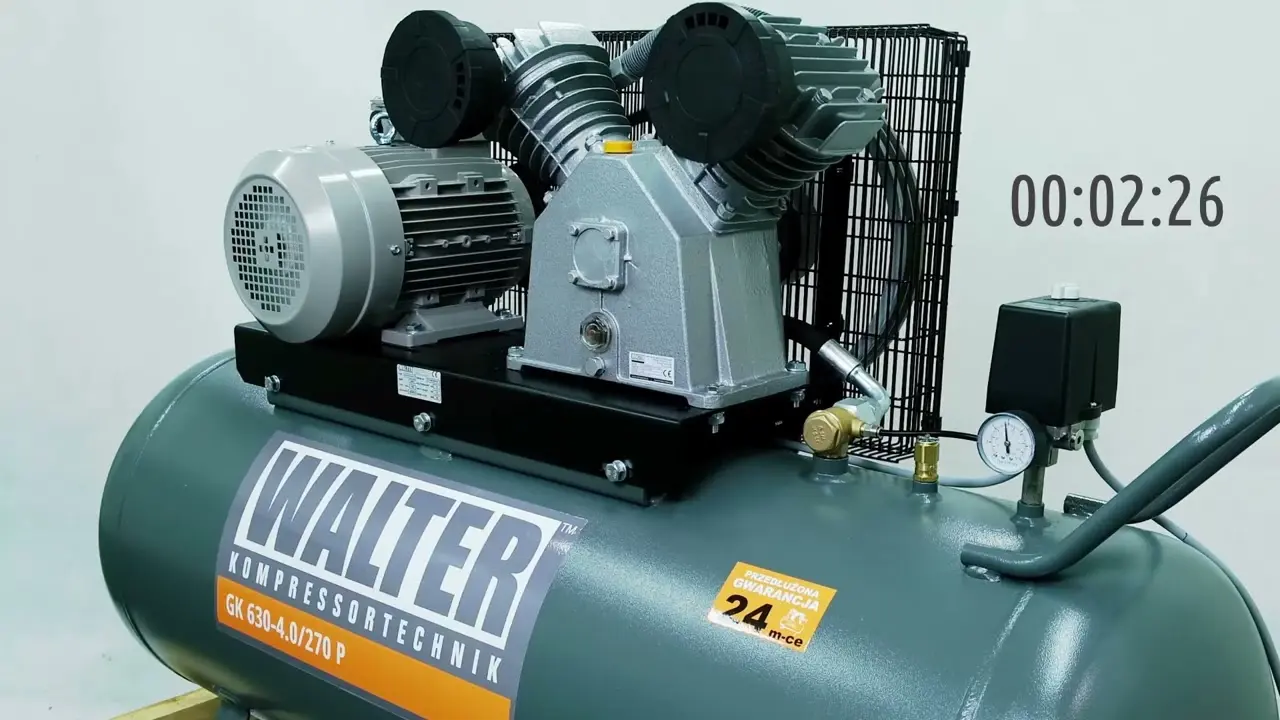

Doba komprese — měřeno na reálném stroji

Servis a údržba, která záruku udrží

Prohlídky smí provádět autorizovaný servis WALTER nebo vy sami — podmínkou jsou originální díly a kapaliny a uschovaný doklad o jejich koupi.

po 8 hDotáhnout šrouby hlav válců momentem 25 Nm denněKontrola hadicových spojů a hladiny oleje, otření prachu 1× týdněVypustit kondenzát z tlakové nádoby 1× měsíčněVyfoukat vzduchové filtry stlačeným vzduchem po 100 hPrvní výměna oleje, dále minimálně 1× za 6 měsíců 6. / 12. / 18. / 24. / 30. měsícProhlídky I.–V.: filtry, olej, celková kontrola. Ve 12. a 24. měsíci navíc řemeny a pojistný ventil

3 roky záruky WALTER

36 měsíců po registraci waltercesko.cz

Záruku poskytuje Walter Kompressortechnik Česko s.r.o. (Ostrava). Registrace stroje prodlouží záruku na 36 měsíců od data zakoupení; základem uplatnění je doklad o koupi.

• Posouzení reklamace do 14 pracovních dnů, uznaná oprava bezplatně a do 30 dnů
• Po 4 opravách a další vadě máte právo na výměnu stroje za bezvadný
• Předepsané prohlídky smíte provádět i sami — s originálními díly a dokladem o jejich koupi

Úplné podmínky 3leté záruky →

Doprava a uvedení do provozu

Stroj posíláme na paletě. Před prvním spuštěním zkontrolujte hladinu oleje, směr otáčení a dotažení spojů; po prvních 8 hodinách provozu dotáhněte šrouby hlav válců momentem 25 Nm. Elektrické připojení nechte na odborníkovi — u třífázových strojů je nutné ověřit správný sled fází.

Související modely a alternativy

VWK650-5,5/270P

Stejný agregát i nádoba, jen nastojato — pro dílny, kde chybí podlahová plocha.

Zobrazit model → WK900-7,5/270P

O třídu výš: tříválec, 740 l/min a 902 ot/min — na dva trvalé odběry.

Zobrazit model → HWK700-5,5/270P

Vysokotlaká verze na 13 bar pro technologie, kterým 10 bar nestačí.

Zobrazit model → WK650P-PLATE

Jen agregát na základovém rámu, pokud už tlakovou nádobu máte.

Zobrazit model →

Často kladené otázky

Proč 5-5 v označení, když je příkon 4 kW?Číslo za pomlčkou je výkon motoru v koňských silách: 5,5 HP odpovídá příkonu 4,0 kW. Číslo 650 před ním je sání v litrech za minutu a 270 za lomítkem objem vzdušníku. Utáhne stříkací pistoli při lakování celého auta?Ano. HVLP pistole odebírá zhruba 300 až 400 l/min, výtlak stroje je 550 l/min a nádoba 270 l vyrovná špičky. Při lakování většího dílu bez přestávky se motor bude spínat, ale tlak neklesne pod pracovní hodnotu. Jak dlouho trvá naplnění prázdné nádoby?Zhruba 4,9 minuty z nuly na 10 bar bez odběru. V běžném provozu se ale dotlakovává jen o 2 bary ze zapínacího tlaku na vypínací, což je otázka necelé minuty. Je 80 dB(A) hodně?Je to hodnota srovnatelná s celou řadou WALTER a odpovídá pístovému kompresoru bez odhlučněné skříně. V dílně, kde stroj běží přerušovaně, to nevadí; pokud potřebujete pracovat vedle něj celý den, doporučujeme umístit ho do vedlejší místnosti nebo za příčku. Co všechno je potřeba k uvedení do provozu?Zkontrolovat hladinu oleje, ověřit sled fází (motor se musí točit ve vyznačeném směru) a po prvních 8 hodinách provozu dotáhnout šrouby hlav válců momentem 25 Nm. Elektrické připojení nechte na odborníkovi.
