Scheppach Pásová pila 230 V BASA 3.0V 1901503901

 Proč si vybrat tento produkt

Hlavní přednosti

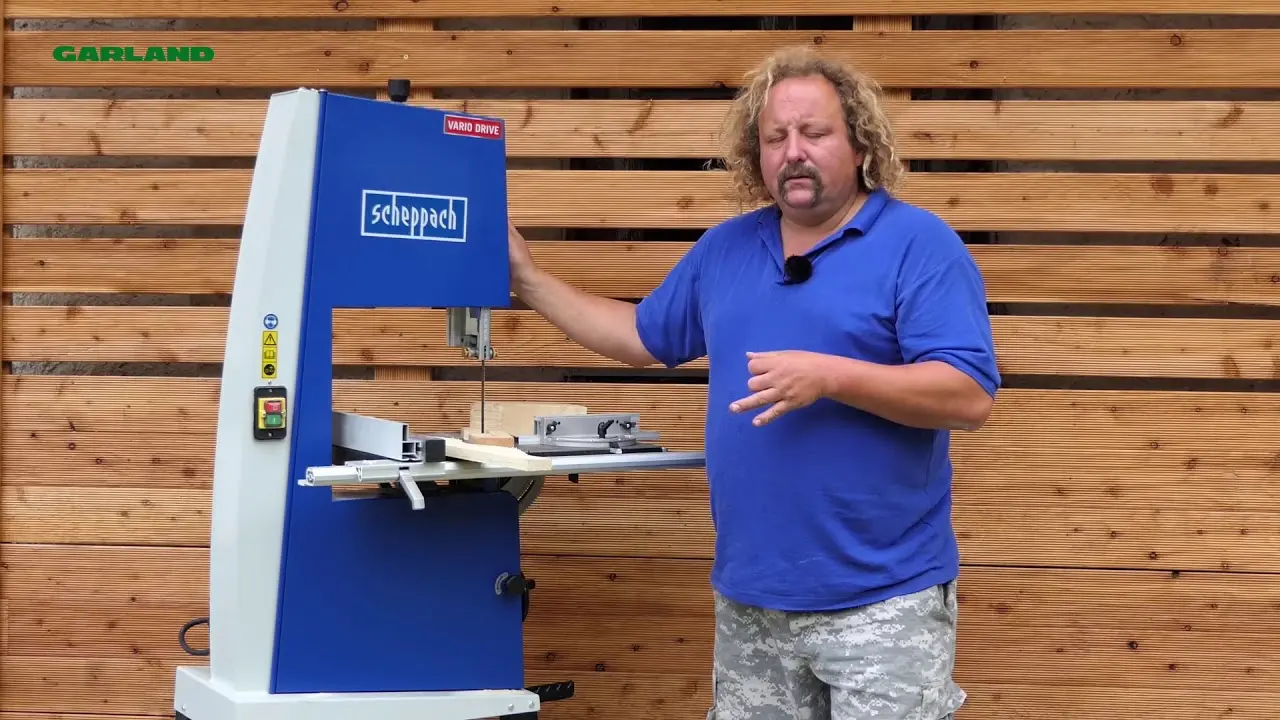

Pásová pila Scheppach Basa 3 je největší pila v řadě: řeže do výšky 205 mm s vyložením 306 mm a rychlost pásu nastavíte ručním kolečkem plynule od 370 do 750 m/min. Nejvyšší rychlost je určená pro dřevo, nejnižší s vhodným pásem pro hliník, mosaz, měď, duroplasty a tvrdé plasty. Rozřežete s ní hranoly a fošny na prkna, vykroužíte oblouky do nábytku, nařežete čepy, klíny a rybinové ozuby a na stole nakloněném od −11° do +45° i šikmé řezy. Pás 2 360 mm vedou opěrná ložiska a vodicí válečky nad i pod stolem, napnutí povolíte rychloupínací pákou. Motor 230 V má příkon 0,8 kW v trvalém provozu (1,1 kW v režimu S6 40 %); pila stojí na podvozku se stolem ve výšce 1 025 mm a po rovné podlaze ji přejedete na kolečkách.
01Prořez 205 mmRozříznete obrobek vysoký až 205 mm s vyložením 306 mm; horní vedení posunete v celém rozsahu.02Plynulá rychlost 370–750 m/minRučním kolečkem nastavíte rychlost za chodu – 750 m/min pro dřevo, 370 m/min pro neželezné kovy a tvrdé plasty.03Stůl −11° až +45°Stůl 400 × 548 mm naklopíte stavěcím knoflíkem podle stupnice a zajistíte rychloupínací pákou.04Doraz pro tenký i silný materiálDorazová lišta má nízkou vodicí plochu pro materiál do 25 mm a vysokou pro silnější, doraz nasadíte na obě strany stolu.05Vedení pásu nad i pod stolemOpěrná ložiska a vodicí válečky nahoře i dole, napnutí pásu ukazuje stupnice.06Podvozek a odsávání Ø 100 mmPilu přejedete na kolečkách za výsuvný přepravní úchyt a na hrdlo Ø 100 mm připojíte odsávání. Pro koho a na co

Využití

Domácí truhláři a náročnější kutilovéFošny a hranoly do výšky 205 mm rozřežete na prkna, vykroužíte oblouky do nábytku a nařežete čepové spoje.Chalupáři a stavebníciPřířezy pro pergoly, schody, zábradlí a dřevěné konstrukce připravíte přímo v dílně.Kdo řeže i plasty a neželezné kovyPři nejnižší rychlosti a s vhodným pásem upravíte desky z tvrdých plastů nebo tenké díly z hliníku, mědi či mosazi.Dílny bez třífázové přípojkyVerze 230 V se zapojí do běžné zásuvky jištěné 16 A setrvačně.Rozřezávání fošen Oblouky a křivky Výroba nábytku Čepy a ozuby Šikmé řezy Pergoly a schody Plasty a hliník Domácí dílna Férově předem

Na co si dát pozor

 Zásuvka 230 V jištěná 16 A setrvačněPila se připojuje do zásuvky 230 V jištěné 16 A setrvačně. Prodlužovačka do 25 m musí mít průřez alespoň 1,5 mm², delší alespoň 2,5 mm².Máte třífázovou zásuvku? Stejná pila je i ve verzi 400 V. Ukotvení a přepravaPilu zajistěte čtyřmi dodanými montážními úhelníky k dílenskému stolu, nebo podvozek přišroubujte k podlaze. Na kolečkách ji přejíždějte jen po rovné a hladké podlaze – má vysoké těžiště a v šikmé poloze se může převrátit. Hluk, odsávání a ochranné pomůckyPři řezání dosahuje hluk na místě obsluhy 82,9 dB(A). Noste chrániče sluchu, ochranné brýle a respirátor, v uzavřené dílně připojte odsávání. Během řezání nenoste rukavice – ty jen při výměně pásu. Specifikace

Technické parametry Scheppach Basa 3

Výška řezu 205 mm Vyložení 306 mm Co to znamená? Nejvyšší obrobek, který pod vedení pásu projde. Rozříznete obrobek vysoký až 205 mm; mezi pásem a stojanem je 306 mm místa. Rychlost pásu 370–750 m/min Plynule kolečkem Co to znamená? Rychlost nastavíte ručním kolečkem za chodu. 750 m/min pro dřevo, 370 m/min pro hliník, mosaz, měď, duroplasty a tvrdé plasty. Příkon 0,8 kW 230 V, trvalý provoz Co to znamená? Příkon motoru v trvalém provozu S1. Motor 230 V má příkon 0,8 kW v trvalém provozu a 1,1 kW v režimu S6 40 %. Náklon stolu −11/+45° Stůl 400 × 548 mm Co to znamená? Rozsah náklonu stolu. Stůl naklopíte od −11° do +45° – pro šikmé řezy, ozuby a čepy.ŘezáníVýška řezu 205 mmVyložení 306 mm Vzdálenost pilového pásu od stojanu pily – tolik místa má obrobek vedle pásu (např. při řezání široké desky).Nejmenší obrobek Výška 3 mm, šířka 10 mmRychlost pásu 370–750 m/min plynule Plynule ručním kolečkem, jen za chodu. Po směru hodin rychlost snížíte, proti směru zvýšíte.Horní vedení pásu Nastavitelné 0–205 mmPilový pás a vedeníDélka pásu 2 360 mmPásy k dokoupení Šířka 3,5–15 mm, tloušťka 0,5–0,65 mm Na dřevo pásy 12 nebo 15 mm, na oblouky užší. TPI = počet zubů na palec (25,4 mm). Jemné zuby řežou hladčeji, ale pomaleji, hrubé rychleji.Průměr kol pásu 315 mmVedení pásu Opěrná ložiska, vodicí válečky nahoře i doleNapnutí pásu Rychloupínací páka a knoflík se stupnicí Pákou na „−“ pás rychle povolíte, na „+“ napnete a knoflíkem doladíte podle stupnice napnutí.Stůl a dorazyRozměr stolu 400 × 548 mmNáklon stolu −11° až +45° Po uvolnění rychloupínací páky nastavíte úhel stavěcím knoflíkem podle stupnice; doraz 90° seřídíte šroubem na zadní straně.Výška stolu 490 mm, na podvozku 1 025 mmParalelní doraz Na obě strany, 2 vodicí plochy Nízká plocha pro materiál do 25 mm, vysoká pro silnější; rozměr čtete na modré nebo černé stupnici.Úhlové pravítko Aretace 0° a 45°Motor a připojeníNapájení 230–240 V~, 50 Hz Zásuvka jištěná 16 A setrvačně.Příkon P1 0,8 kW (S1) / 1,1 kW (S6 40 %) S1 = trvalý provoz. S6 40 % = motor běží nepřetržitě, ale z 10minutového cyklu smí 4 minuty řezat s plným výkonem, zbytek běží naprázdno.Výkon P2 0,56 kW (S1) / 0,74 kW (S6 40 %)Přívodní kabel H05VV-FProdlužovací kabel Do 25 m 1,5 mm², delší 2,5 mm²Ochrany Spínač dvířek, podpěťový spínač, vypnutí při přetíženíRozměry, hmotnost a hlukRozměry (Š × H × V) 900 × 540 × 1 655 mm Výška s podvozkem; bez podvozku 1 125 mm.Hmotnost cca 78,4 / 84,4 kgHluk LpA / LwA 64,1 / 80,3 dB(A) naprázdno, 82,9 / 100,2 dB(A) při řezání LpA je hluk na místě obsluhy, LwA celkový akustický výkon (nejistota 4 dB). Při řezání vždy chrániče sluchu.Přípojka odsávání Ø 100 mm Odsávací zařízení s průtokem 860 m³/h a rychlostí vzduchu 20 m/s.Nadmořská výška Do 1 000 m Klikněte na dlaždici nebo řádek se šipkou pro zobrazení vysvětlení Co najdete v balení

Obsah balení

1Scheppach Basa 3Pásová pila 230 V s nasazeným pilovým pásem1×2Podvozek s pojezdem4 patky, mezilehlá deska, kolečka a výsuvný přepravní úchyt1 sada3Stůl pilyNaklápěcí −11° až +45°1×4Paralelní dorazS vodicí lištou, otočným dílem a dvěma stupnicemi1×5Úhlové pravítkoŠablona příčného řezu s aretací 0° a 45°1×6Ruční kolečkoK plynulému nastavení rychlosti pásu1×7Posuvná tyčS držákem na pile1×8Montážní úhelníkyK upevnění pily na dílenský stůl4×9Nářadí a spojovací materiálKlíč 10/13, inbusové klíče 4 a 5 mm, šrouby M6 a M81 sada10DokumentaceNávod k obsluze1× Srovnání v řadě

Který model vybrat?

Všechny jsou stacionární pásové pily Scheppach na podélné, příčné, šikmé a obloukové řezy do dřeva, s naklápěcím stolem a paralelním dorazem. Liší se výškou řezu (80–205 mm), délkou pásu, regulací rychlosti a tím, zda stojí na dílenském stole, nebo na vlastním podstavci.ParametrHBS 25HBS 30HBS 261HBS 400Basa 3Tento modelVýška řezu80 mm80 mm130 mm170 mm205 mmVyložení200 mm200 mm245 mm305 mm306 mmDélka pásu1 400 mm1 400 mm1 790 mm2 240 mm2 360 mmRychlost pásu900 m/min900 m/min720 / 1 000 m/min360 / 720 m/min370–750 m/min plynuleNapájení a motor230 V, příkon 350 W (S1)230 V, výkon 250 W (S1)230 V, příkon 370 W (S1)230 V, výkon 750 WPříkon 230 V: 0,8 kW · 400 V: 0,7 kW (S1)Stůl300 × 300 mm300 × 300 mm, s rozšířením až 535 mm307 × 315 mm, s prodloužením 520 mm500 × 400 mm, s rozšířením400 × 548 mmNáklon stolu0–45°0–45°0–45°0–45°−11° až +45°Vlastní podstavecna dílenský stůlna dílenský stůlna dílenský stůlano, s kolečkyano, s kolečkyHmotnostcca 14,8 kg19 kgcca 22 kg59 kg230 V: cca 78–84 kg · 400 V: cca 75–81 kgHBS 25Zvolte, pokudřežete hlavně tenčí prkna a lišty do výšky 80 mm a chcete nejlehčí pilu na dílenský stůl.Zobrazit HBS 25HBS 30Zvolte, pokudstačí vám prořez 80 mm, ale chcete výsuvné rozšíření stolu pro širší desky.Zobrazit HBS 30HBS 261Zvolte, pokudpotřebujete prořez 130 mm a dvě rychlosti pásu, a přitom pilu na dílenský stůl.Zobrazit HBS 261HBS 400Zvolte, pokudřežete hranoly a fošny do výšky 170 mm a chcete pilu na vlastním podstavci s kolečky.Zobrazit HBS 400Tento modelBasa 3Zvolte, pokudpotřebujete největší prořez 205 mm, plynulou rychlost i pro plasty a neželezné kovy a volbu 230 V nebo 400 V.Jiné napětíPotřebujete verzi na 400 V?Stejná pásová pila Basa 3 s třífázovým motorem 400 V: příkon 0,7 kW v trvalém provozu S1 (tato verze 0,8 kW), v režimu S6 40 % mají obě 1,1 kW. Hmotnost cca 74,5 / 80,5 kg.Zobrazit verzi 400 V Často kladené dotazy

Otázky a odpovědi

01Jaké pilové pásy můžu použít?Pásy délky 2 360 mm. Na dřevo pásy šířky 12 nebo 15 mm se 4 zuby na palec, na oblouky od poloměru 15 mm pás 6 mm, na nejjemnější řezy a nejmenší poloměry pás 3,5 mm se 14 zuby na palec a na plasty a neželezné kovy pásy tloušťky 0,65 mm s 10 nebo 22 zuby na palec. Pásy z rychlořezné oceli HSS nepoužívejte.02Jakou rychlost pásu zvolit?Na dřevo nejvyšší 750 m/min, na hliník, mosaz, měď, duroplasty a tvrdé plasty nejnižší 370 m/min. Ručním kolečkem otáčejte jen za chodu, jinak se pila může poškodit – po směru hodin rychlost snižujete, proti směru zvyšujete.03Jakou zásuvku potřebuji?Zásuvku 230 V jištěnou 16 A setrvačně. Prodlužovačka do 25 m musí mít průřez alespoň 1,5 mm², delší alespoň 2,5 mm².04Musím pilu montovat a ukotvit?Ano: podvozek, pojezdové ústrojí s přepravním úchytem, stůl, vodicí lištu s dorazem a ruční kolečko. Klíče jsou v balení, na seřízení stolu do pravého úhlu si připravte příložný úhelník. Pilu pak zajistěte úhelníky ke stolu, nebo podvozek přišroubujte k podlaze.05Jaký je rozdíl mezi verzí 230 V a 400 V?Liší se jen motorem a přívodem: 230 V má příkon 0,8 kW v trvalém provozu, 400 V 0,7 kW, v režimu S6 40 % mají obě 1,1 kW. Prořez, stůl, pás i výbava jsou stejné – přejít na verzi 400 V.06Jak se o pilu starat?Po práci pás povolte a pravidelně ho čistěte od pryskyřice. Jednou za měsíc naolejujte otočné díly (motor ne), otočné segmenty stolu a napínání pásu zlehka namažte tukem a kontrolujte vodicí válečky a opěrná ložiska.07Jaký je rozdíl proti HBS 400?HBS 400 má prořez 170 mm, vyložení 305 mm, pás 2 240 mm a dvě pevné rychlosti 360 a 720 m/min. Je jen na 230 V, náklon stolu má 0–45° a váží 59 kg.
